Кованые звеньевые цепиКованые звеньевые цепи P14218, P101.6 и P200 для скребковых конвейеров
| Наименование бренда: | RELINK |
| Номер модели: | P14218, P101.6, P200 |
| Минимальный заказ: | 100m |
| Цена: | договорная |
| Способ оплаты: | L/C, T/T, D/P, D/A |
| Место происхождения: | Чанчжоу, Китай | Характеристики: | высокая прочность и износостойкость |
| Модели: | P14218, P101.6, P200 | Обработка поверхности: | по чертежу или техническому заданию |
| Стандарт: | по согласованному стандарту или чертежу | Назначение: | погружные и промышленные скребковые конвейеры |
| Конструкция: | кованые звенья и соединительные пальцы | Материал: | углеродистая, легированная или нержавеющая сталь по техническому заданию |
| Технология: | ковка, механическая и термическая обработка | Размер: | 120–320 мм или по чертежу заказчика |
| Тип цепи: | кованая звеньевая конвейерная цепь | Применение: | транспортировка сыпучих и абразивных материалов |
| Упаковка: | картонная коробка или другая согласованная упаковка | Ключевые особенности: | термообработанные кованые звенья P14218, P101.6 и P200 |
Кованые звеньевые цепи P14218, P101.6 и P200 для скребковых конвейеров

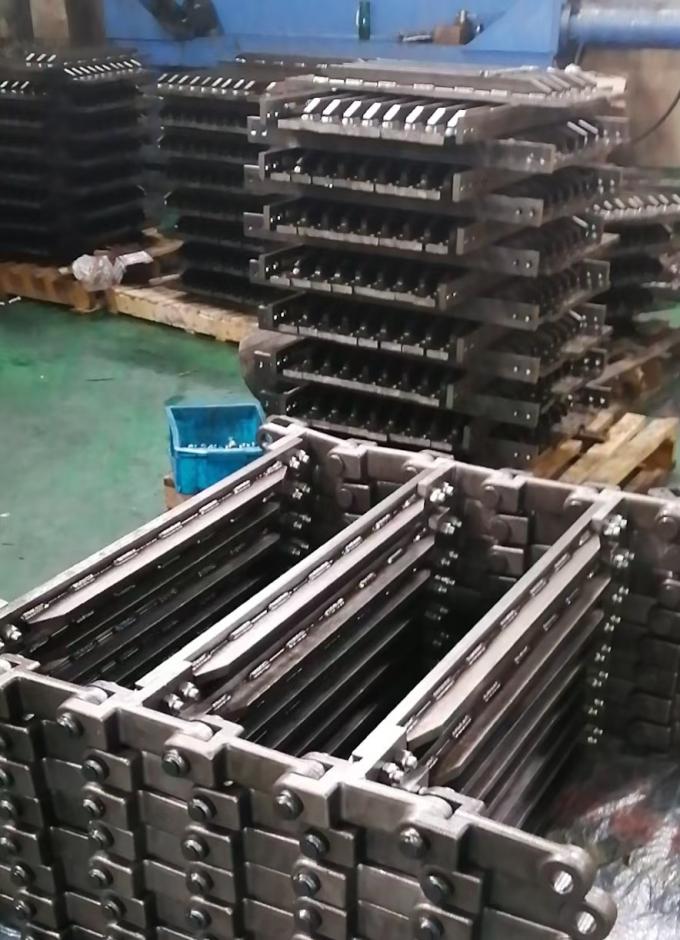

Кованые звеньевые цепи применяют в погружных и других промышленных скребковых конвейерах для транспортировки сыпучих материалов. Конкретное исполнение выбирают по шагу цепи, геометрии звена, расчётной нагрузке, типу скребка и условиям эксплуатации.

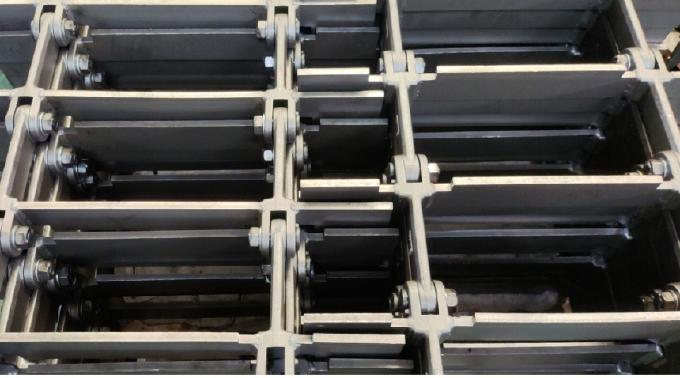

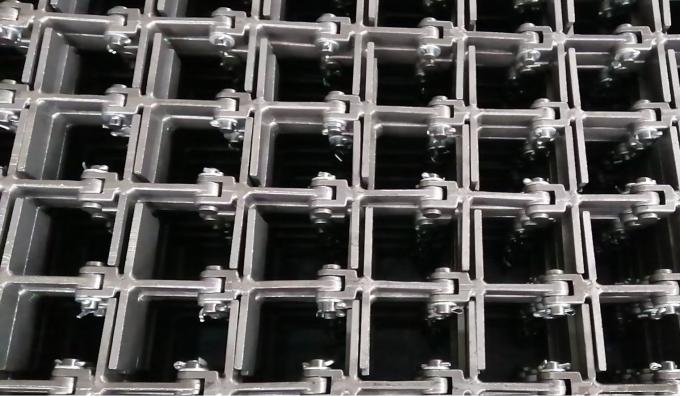

Цепь состоит из кованых звеньев и соединительных пальцев. Звенья получают ковкой с последующей механической и термической обработкой. Марку стали и режим упрочнения назначают по чертежу; цементацию применяют только для предусмотренных конструкторской документацией деталей из цементуемой стали.
Для пальцев может использоваться объёмная или поверхностная термообработка. Износостойкость узла зависит от материала, твёрдости рабочих поверхностей, смазки, точности сопряжения и характера транспортируемого материала.
Для расчёта и заказа необходимо указать обозначение цепи или предоставить чертёж, шаг, размеры звена, требуемую разрушающую нагрузку, способ крепления скребков и описание рабочей среды. RELINK изготавливает цепи по согласованной технической документации.
| Модель цепи | Шаг | Размеры | |||||||
| P | B | C | A | D | E | F | G | H | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| P100-1 | 100 | 30 | 44 | 14.5 | 34 | 16 | 33 | 15.5 | 13 |
| P100-2 | 100 | 38 | 49 | 16 | 41 | 12 | 27 | 11 | 8 |
| P100-3 | 100 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 9 |
| P101.6 | 101.6 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 8 |
| P125-1 | 125 | 34 | 43 | 17 | 36 | 18 | 34 | 16.5 | 10 |
| P125-2 | 125 | 40 | 68 | 17 | 43 | 20 | 48 | 18 | 15 |
| P142-1 | 142 | 46 | 73 | 26 | 50 | 21 | 46 | 20 | 11 |
| P142-2 | 142 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 11 |
| P142-3 | 142 | 50 | 71 | 25 | 55 | 22 | 46 | 20 | 13 |
| P142-4 | 142 | 50 | 71 | 25 | 55 | 23 | 54 | 22 | 14 |
| P142-5 | 142 | 50 | 73 | 25 | 55 | 32 | 62 | 30 | 16 |
| P152 | 152 | 56 | 76 | 25 | 60 | 33 | 70 | 30 | 18 |
| P160 | 160 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 13 |
| P180 | 180 | 55 | 83 | 25 | 62 | 31.5 | 70 | 30 | 25 |
| P200-1 | 200 | 46 | 89 | 20 | 52 | 21 | 44 | 20 | 12 |
| P200-2 | 200 | 50 | 81 | 25 | 54 | 26 | 56 | 24 | 17 |
| P200-3 | 200 | 70 | 115 | 30 | 76 | 32 | 62 | 30 | 20 |
| P250 | 250 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
| P260 | 260 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
