Разъёмные цепиКованая беззаклёпочная цепь X458 с шагом 4″ для подвесных конвейеров
| Бренд: | RELINK |
| Модель: | 458 |
| Минимальный заказ (MOQ): | 100 |
| Цена: | Договорная |
| Срок поставки: | 10–15 дней |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Место происхождения: | Чанчжоу, Китай | Наименование продукта: | Конвейерная цепь X458 |
| Keyword: | Forged Detachable Chain | Материал: | Легированная сталь |
| Product_Name: | X458 Conveyor Chain | Размер цепи: | X458 |
| Предел прочности на растяжение(KN): | 98-605 | Упаковка: | Картонная коробка |
| Объём поставок: | До 100000 метров в год | Ключевые особенности: | 4-дюймовая беззаклёпочная цепь, беззаклёпочная цепь X458, кованая беззаклёпочная цепь из легированной стали |

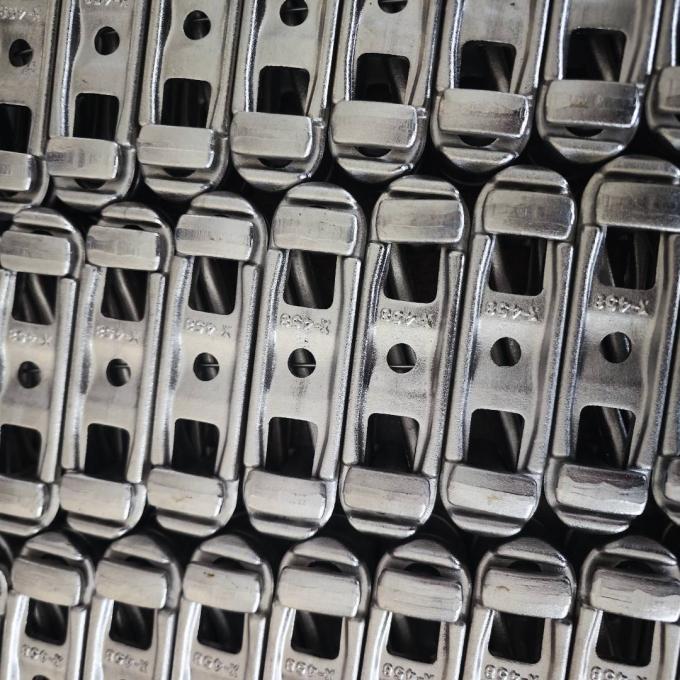

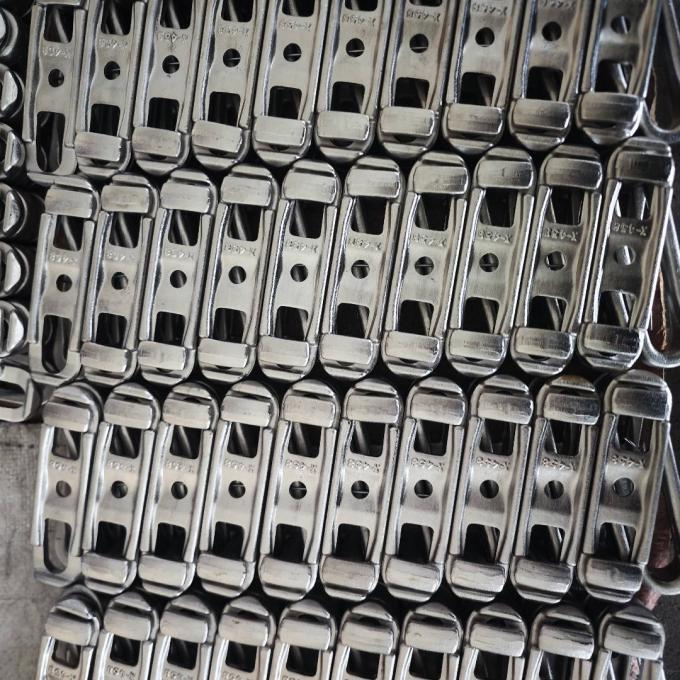

Беззаклёпочная цепь X458 для подвесного конвейера
Кованая цепь X458 применяется в подвесных конвейерах на двутавровом пути. Номинальный шаг цепи составляет около 102,4 мм, поэтому серия X458 относится к распространённому четырёхдюймовому типоразмеру.

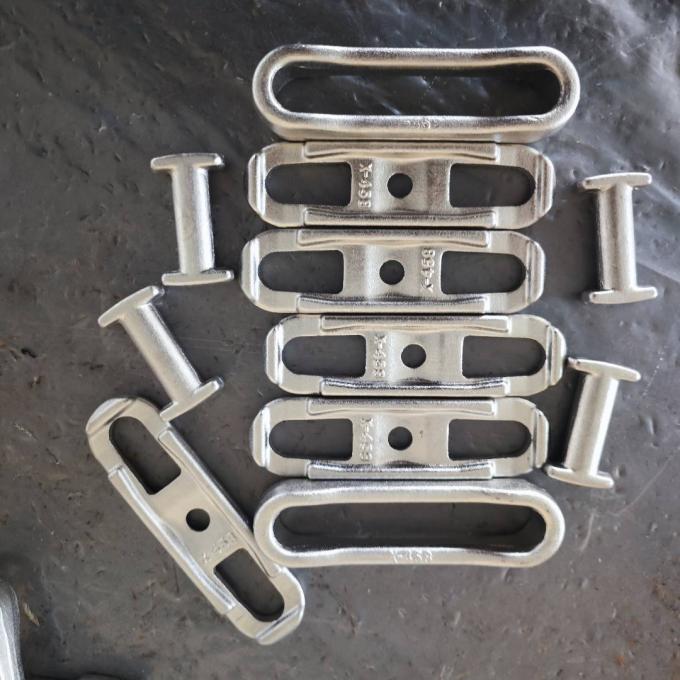

Цепь состоит из центральных и боковых кованых звеньев, соединённых пальцами. Конструкция допускает прохождение горизонтальных и вертикальных поворотов и позволяет разбирать секции без обычных заклёпок.
При подборе проверяют полный комплект размеров звена и пальца, рабочую и разрушающую нагрузку, совместимость с тележками, двутавровым путём, приводной звёздочкой и радиусами трассы. Материал и термообработку согласуют по условиям эксплуатации.
RELINK изготавливает цепи X458 и сменные элементы по чертежу, размерам или согласованному образцу. Для предложения укажите параметры цепи, нагрузки, условия работы и количество.
| Модель цепи | Шаг | Диаметр пальца | Длина пальца | Размеры | min | |||||
| P | d | H(max) | B(max) | c | n | b | m(min) | t | Разрушающая нагрузка | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | кН | |
| P2-80-106 | 80 | 12 | 47 | 29.5 | 12.5 | 18.3 | 13.5 | 20 | 6.5 | 98 |
| X348 | 76.6 | 12.5 | 48 | 29.5 | 13 | 18 | 14 | 20 | 9.5 | 98 |
| P2-100-220 | 100 | 16 | 58 | 36.6 | 16 | 25.5 | 18.3 | 27.6 | 7 | 187 |
| X458 | 102.4 | 16 | 58 | 36.6 | 16 | 25.5 | 18.3 | 27.6 | 12 | 187 |
| P2-80-290 | 80 | 18 | 70.5 | 42 | 19 | 32 | 19.5 | 33 | 10 | 250 |
| 468 | 102.4 | 19.1 | 84 | 49 | 29 | 40.9 | 25 | 43.2 | 11 | 302 |
| X678 | 153.2 | 22.1 | 77 | 51.6 | 21.5 | 32 | 24.5 | 33.5 | 16.5 | 320 |
| P2-160-400 | 160 | 24 | 84 | 54 | 20 | 33.8 | 27.5 | 37 | 12 | 360 |
| 698 | 153.2 | 28.4 | 95.3 | 68.3 | 25.4 | 39.1 | 30 | 41.7 | 14.5 | 605 |
| 998 | 229.4 | 28.4 | 95.3 | 68.3 | 25.4 | 39.1 | 30 | 41.7 | 16 | 605 |
