Разъёмные цепиКованая беззаклёпочная цепь X348, X458 и X678 для подвесных конвейеров
| Торговая марка: | RELINK |
| Номер модели: | 458 |
| Минимальный объём заказа: | 100 |
| Цена: | договорная |
| Срок поставки: | 10–15 дней |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Место происхождения: | Чанчжоу, Китай | Наименование: | конвейерная цепь X458 |
| Ключевое слово: | кованая разъёмная цепь | Материал: | Alloy Steel |
| Наименование продукции: | конвейерная цепь X458 | Размер цепи: | X458 |
| Прочность на разрыв, кН: | 98-605 | Детали упаковки: | картонная коробка |
| Производственная мощность: | до 100000 метров в год | Ключевые особенности: | разъёмная цепь X678, кованая разъёмная цепь, стальная разъёмная цепь X458 |

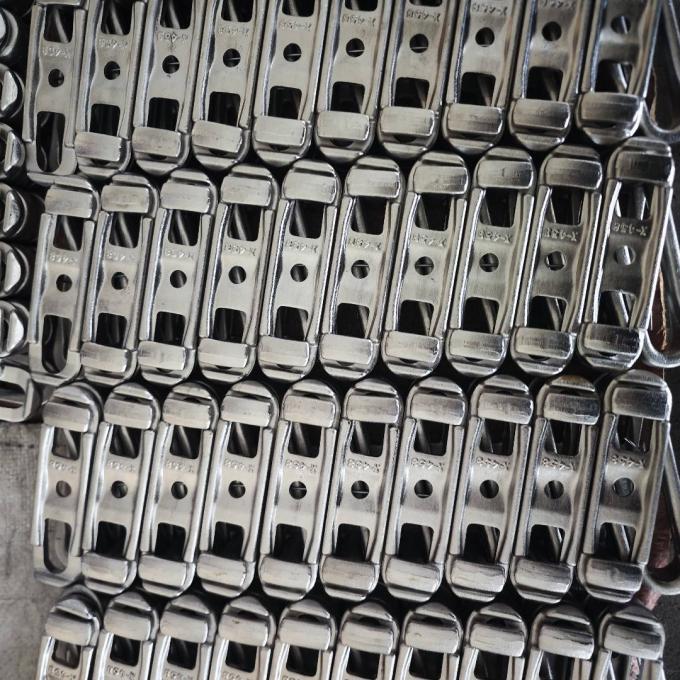

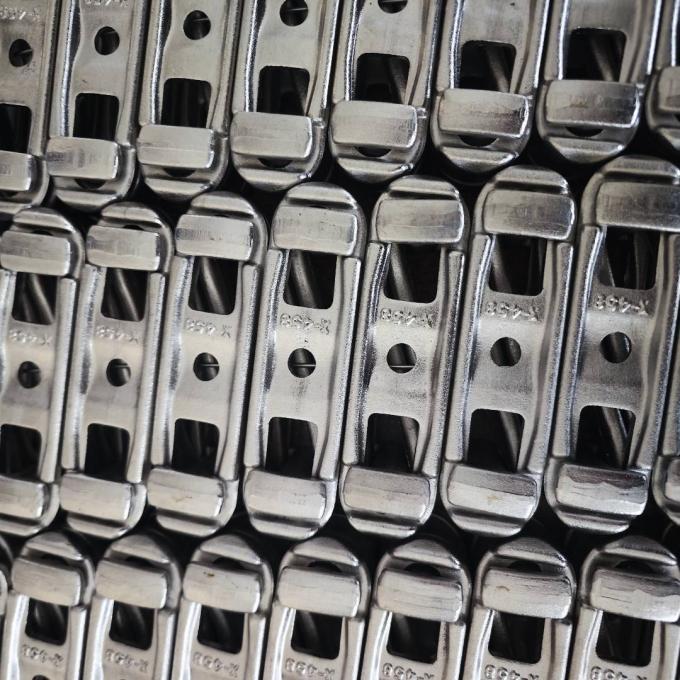

Кованые беззаклёпочные цепи X348, X458 и X678

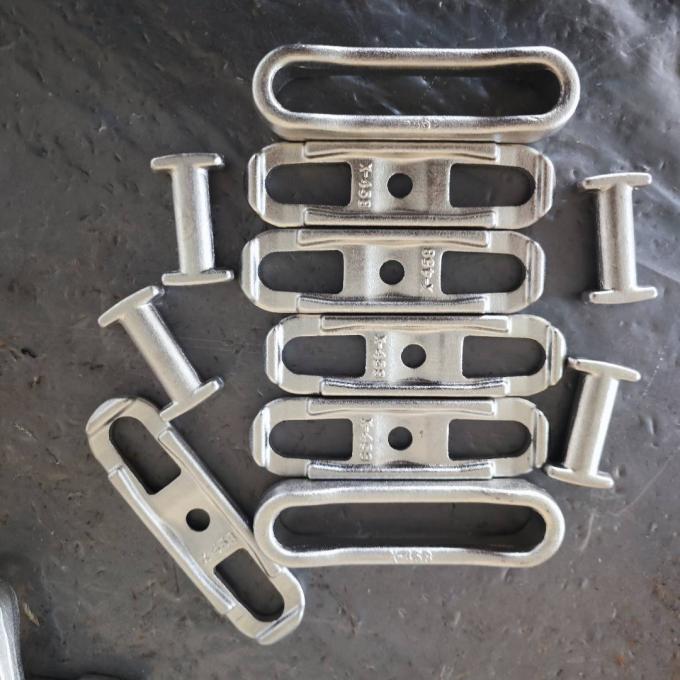

Цепи X348, X458 и X678 применяют как тяговый элемент подвесных конвейеров на двутавровом пути. Они состоят из центральных и боковых кованых звеньев, соединённых пальцами, и могут проходить горизонтальные и вертикальные повороты трассы.
Серии относятся к разным типоразмерам: номинальный шаг X348 составляет около 76,6 мм, X458 — около 102,4 мм, X678 — около 153,2 мм. Обозначение «4 дюйма» относится к шагу X458 и не применяется ко всей группе.
При подборе проверяют шаг и размеры звеньев, диаметр и длину пальца, требуемую нагрузку, параметры тележек, профиль двутаврового пути, звёздочку и минимальные радиусы поворотов. Материал и термообработку согласуют по температуре, загрязнению, режиму нагрузки и условиям смазки.
RELINK изготавливает цепи и сменные элементы по обозначению, чертежу или согласованному образцу. Для расчёта укажите типоразмер, размеры, нагрузки, условия эксплуатации и объём партии.
| Chain model | Pitch | Pin diameter | Pin length | Size | min | |||||
| P | d | H(max) | B(max) | c | n | b | m(min) | t | Tensile strength | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | |
| P2-80-106 | 80 | 12 | 47 | 29.5 | 12.5 | 18.3 | 13.5 | 20 | 6.5 | 98 |
| X348 | 76.6 | 12.5 | 48 | 29.5 | 13 | 18 | 14 | 20 | 9.5 | 98 |
| P2-100-220 | 100 | 16 | 58 | 36.6 | 16 | 25.5 | 18.3 | 27.6 | 7 | 187 |
| X458 | 102.4 | 16 | 58 | 36.6 | 16 | 25.5 | 18.3 | 27.6 | 12 | 187 |
| P2-80-290 | 80 | 18 | 70.5 | 42 | 19 | 32 | 19.5 | 33 | 10 | 250 |
| 468 | 102.4 | 19.1 | 84 | 49 | 29 | 40.9 | 25 | 43.2 | 11 | 302 |
| X678 | 153.2 | 22.1 | 77 | 51.6 | 21.5 | 32 | 24.5 | 33.5 | 16.5 | 320 |
| P2-160-400 | 160 | 24 | 84 | 54 | 20 | 33.8 | 27.5 | 37 | 12 | 360 |
| 698 | 153.2 | 28.4 | 95.3 | 68.3 | 25.4 | 39.1 | 30 | 41.7 | 14.5 | 605 |
| 998 | 229.4 | 28.4 | 95.3 | 68.3 | 25.4 | 39.1 | 30 | 41.7 | 16 | 605 |
