Кованые звеньевые цепиКованые звеньевые цепи P14218, P101.6 и P200 в антикоррозионном исполнении
| Наименование бренда: | RELINK |
| Номер модели: | P14218, P101.6, P200 |
| Минимальный заказ: | 100m |
| Цена: | договорная |
| Способ оплаты: | L/C, T/T, D/P, D/A |
| Место происхождения: | Чанчжоу, Китай | Характеристики: | высокая прочность, износостойкость; антикоррозионное исполнение по техническому заданию |
| Модели: | P14218, P101.6, P200 | Обработка поверхности: | оцинковка, окрашивание, чёрное покрытие или другое согласованное исполнение |
| Стандарт: | по согласованному стандарту или чертежу | Назначение: | промышленные конвейеры и скребковые транспортёры |
| Конструкция: | кованые звенья и соединительные пальцы | Материал: | углеродистая, легированная или нержавеющая сталь по техническому заданию |
| Технология: | ковка, механическая и термическая обработка | Размер: | 120–320 мм или по чертежу заказчика |
| Тип цепи: | кованая звеньевая конвейерная цепь | Применение: | влажная, наружная и абразивная промышленная среда |
| Упаковка: | деревянный ящик | Ключевые особенности: | цепи P14218, P101.6 и P200; защитное исполнение по техническому заданию |
Кованые звеньевые цепи P14218, P101.6 и P200 в антикоррозионном исполнении
Кованые звеньевые цепи применяют в промышленных и скребковых конвейерах при повышенных нагрузках, воздействии абразивных материалов и частых ударных нагрузках. Исполнение подбирают по шагу цепи, геометрии звена, нагрузке и параметрам рабочей среды.
Для влажной или наружной эксплуатации возможно изготовление деталей из нержавеющей стали либо нанесение согласованного защитного покрытия. Коррозионная стойкость зависит от марки стали, типа покрытия, подготовки поверхности и условий эксплуатации; требуемое исполнение фиксируется в техническом задании.

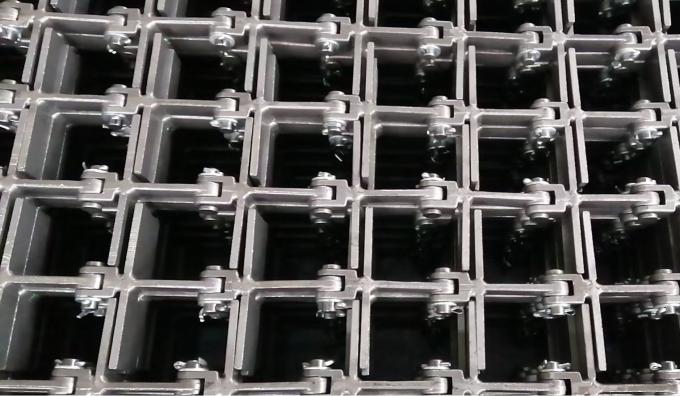

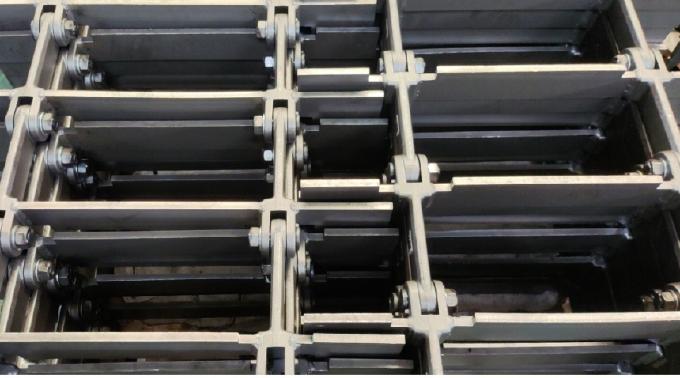

Цепь состоит из кованых звеньев и соединительных пальцев. Марку стали и режим термообработки назначают по чертежу и расчётной нагрузке. Для пальцев может применяться объёмная или поверхностная термообработка. Приварные и болтовые элементы крепления выполняют по согласованной конструкции.
Для расчёта необходимо указать обозначение цепи или предоставить чертёж, шаг, размеры звена, требуемую разрушающую нагрузку, способ крепления скребков и описание рабочей среды. RELINK изготавливает цепи по согласованной технической документации.
| Модель цепи | Шаг | Размеры | |||||||
| P | B | C | A | D | E | F | G | H | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| P100-1 | 100 | 30 | 44 | 14.5 | 34 | 16 | 33 | 15.5 | 13 |
| P100-2 | 100 | 38 | 49 | 16 | 41 | 12 | 27 | 11 | 8 |
| P100-3 | 100 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 9 |
| P101.6 | 101.6 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 8 |
| P125-1 | 125 | 34 | 43 | 17 | 36 | 18 | 34 | 16.5 | 10 |
| P125-2 | 125 | 40 | 68 | 17 | 43 | 20 | 48 | 18 | 15 |
| P142-1 | 142 | 46 | 73 | 26 | 50 | 21 | 46 | 20 | 11 |
| P142-2 | 142 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 11 |
| P142-3 | 142 | 50 | 71 | 25 | 55 | 22 | 46 | 20 | 13 |
| P142-4 | 142 | 50 | 71 | 25 | 55 | 23 | 54 | 22 | 14 |
| P142-5 | 142 | 50 | 73 | 25 | 55 | 32 | 62 | 30 | 16 |
| P152 | 152 | 56 | 76 | 25 | 60 | 33 | 70 | 30 | 18 |
| P160 | 160 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 13 |
| P180 | 180 | 55 | 83 | 25 | 62 | 31.5 | 70 | 30 | 25 |
| P200-1 | 200 | 46 | 89 | 20 | 52 | 21 | 44 | 20 | 12 |
| P200-2 | 200 | 50 | 81 | 25 | 54 | 26 | 56 | 24 | 17 |
| P200-3 | 200 | 70 | 115 | 30 | 76 | 32 | 62 | 30 | 20 |
| P250 | 250 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
| P260 | 260 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
