Кованые звеньевые цепиЗвенья кованой цепи P101.6 / P200 / P14218 из углеродистой, легированной и нержавеющей стали
| Наименование бренда: | ZH |
| Номер модели: | P101.6,P142,P200,P260 |
| Mинимальный заказ: | 100m |
| Цена: | договорная |
| Условия оплаты: | L/C, T/T, D/P, D/A |
| Место происхождения: | Чанчжоу, Китай | Характеристики: | Высокая прочность, устойчивость к коррозии, износостойкость |
| Модель: | G30, G43, G70, G80 | Обработка поверхности: | Оцинкованная, без покрытия, чернёная, окрашенная |
| Стандарт: | DIN, ASTM, BS, JIS | Применение: | Подъём, транспортировка, горнодобывающая промышленность |
| Конструкция: | Сварная, бесшовная / без сварки | Материал: | Углеродистая сталь, легированная сталь, нержавеющая сталь |
| Технология: | Ковка, термообработка | Размер: | 120mm-320mm |
| Тип цепи: | Звеньевая цепь | Область применения: | Тяжёлые условия эксплуатации, промышленность, сельское хозяйство |
| Упаковка: | Деревянная коробка | Ключевые особенности: | Кованые звенья цепи P200, кованые звенья цепи P14218, кованое звено цепи из нержавеющей стали |
Кованые звенья цепей P101.6, P200 и P14218

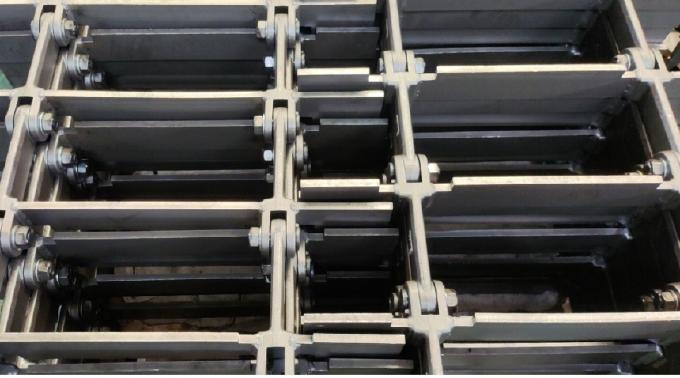

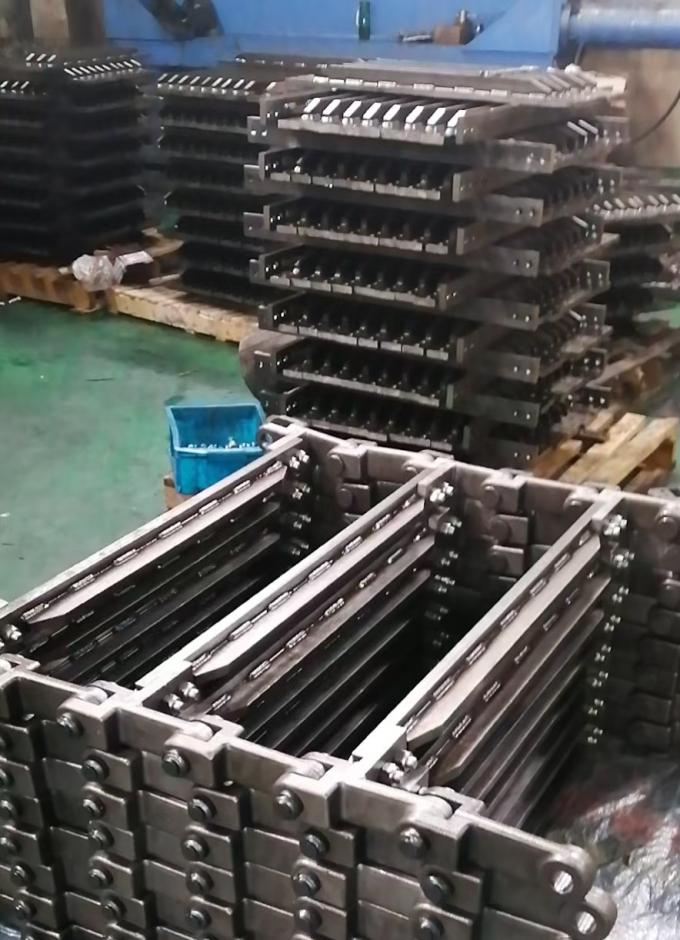

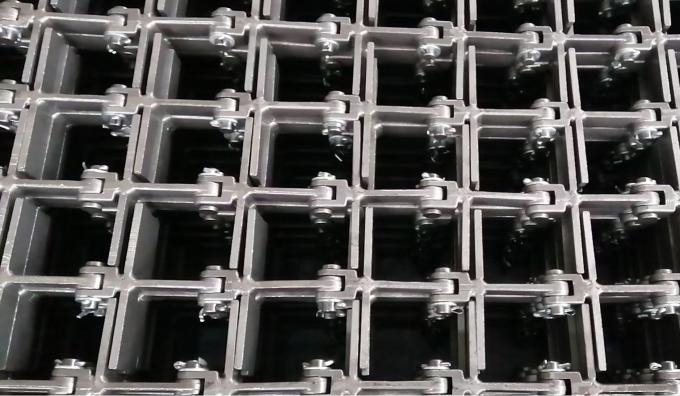

Кованые звенья применяют в тяговых и скребковых цепях промышленных конвейеров. Обозначения P101.6, P200 и P14218 относятся к различным типоразмерам, поэтому при замене необходимо сверять шаг и полный комплект размеров по чертежу.
Ковка формирует геометрию звена и позволяет получить требуемые механические свойства после механической и термической обработки. Коррозионная стойкость определяется не самим способом ковки, а маркой стали, защитным покрытием и рабочей средой. Для влажных или химически активных условий материал и покрытие согласуют отдельно.
Соединительный палец изготавливают из подходящей легированной стали и подвергают назначенной термообработке. Если деталь выполнена из цементуемой стали, цементации подвергают её рабочие поверхности для повышения поверхностной твёрдости при сохранении прочной сердцевины.
При подборе проверяют шаг, размеры большой и малой головок звена, сечение стержня, диаметр и длину пальца, параметры звёздочек, рабочую и разрушающую нагрузку. Материал и режим термообработки выбирают по нагрузке, температуре, абразивности и условиям смазки.
RELINK изготавливает звенья и пальцы по обозначению, чертежу или согласованному образцу. Для предложения укажите размеры, материал, требуемые нагрузки, условия эксплуатации и количество.
| Модель цепи | Шаг | Размеры | |||||||
| P | B | C | A | D | E | F | G | H | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| P100-1 | 100 | 30 | 44 | 14.5 | 34 | 16 | 33 | 15.5 | 13 |
| P100-2 | 100 | 38 | 49 | 16 | 41 | 12 | 27 | 11 | 8 |
| P100-3 | 100 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 9 |
| P101.6 | 101.6 | 36 | 52 | 14 | 39 | 14.5 | 30 | 13.5 | 8 |
| P125-1 | 125 | 34 | 43 | 17 | 36 | 18 | 34 | 16.5 | 10 |
| P125-2 | 125 | 40 | 68 | 17 | 43 | 20 | 48 | 18 | 15 |
| P142-1 | 142 | 46 | 73 | 26 | 50 | 21 | 46 | 20 | 11 |
| P142-2 | 142 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 11 |
| P142-3 | 142 | 50 | 71 | 25 | 55 | 22 | 46 | 20 | 13 |
| P142-4 | 142 | 50 | 71 | 25 | 55 | 23 | 54 | 22 | 14 |
| P142-5 | 142 | 50 | 73 | 25 | 55 | 32 | 62 | 30 | 16 |
| P152 | 152 | 56 | 76 | 25 | 60 | 33 | 70 | 30 | 18 |
| P160 | 160 | 50 | 71 | 25 | 55 | 21 | 42 | 19 | 13 |
| P180 | 180 | 55 | 83 | 25 | 62 | 31.5 | 70 | 30 | 25 |
| P200-1 | 200 | 46 | 89 | 20 | 52 | 21 | 44 | 20 | 12 |
| P200-2 | 200 | 50 | 81 | 25 | 54 | 26 | 56 | 24 | 17 |
| P200-3 | 200 | 70 | 115 | 30 | 76 | 32 | 62 | 30 | 20 |
| P250 | 250 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
| P260 | 260 | 76 | 118 | 32 | 90 | 32 | 70 | 30 | 21 |
